1C1000(58) ACWU ACM CT 600V
Réf. Nexans 12000994 - Réf. pays 651489
- Conditionnement: Couper à longueur (m)
- Calibre du conducteur: 1000
- Diamètre du conducteur (mm): 26.90
- Diamètre du câble: 44,4 mm
- Diamètre sur armure (mm): 41,3 mm
- Nombre de torons: 58
- Poids net approximatif: 2457 kg/km
- Taille de mise à la terre nue (AWG): 3/0
- Épaisseur d'isolant nominale: 2,03 mm
1C350(35) ACWU ACM CT 600V
Réf. Nexans 12000991 - Réf. pays 651422
- Conditionnement: Couper à longueur (m)
- Calibre du conducteur: 350
- Diamètre du conducteur (mm): 15.60
- Diamètre du câble: 31,4 mm
- Diamètre sur armure (mm): 29,2 mm
- Nombre de torons: 35
- Poids net approximatif: 1146 kg/km
- Taille de mise à la terre nue (AWG): 1/0
- Épaisseur d'isolant nominale: 1,65 mm
1C500(35) ACWU ACM CT 600V
Réf. Nexans 12000992 - Réf. pays 651455
- Conditionnement: Couper à longueur (m)
- Calibre du conducteur: 500
- Diamètre du conducteur (mm): 18.70
- Diamètre du câble: 34,8 mm
- Diamètre sur armure (mm): 31,3 mm
- Nombre de torons: 35
- Poids net approximatif: 1462 kg/km
- Taille de mise à la terre nue (AWG): 2/0
- Épaisseur d'isolant nominale: 1,65 mm
1C600(58) ACWU ACM CT 600V
Réf. Nexans 12000995 - Réf. pays 651547
- Conditionnement: Couper à longueur (m)
- Calibre du conducteur: 600
- Diamètre du conducteur (mm): 20.70
- Diamètre du câble: 38,1 mm
- Diamètre sur armure (mm): 35,0 mm
- Nombre de torons: 58
- Poids net approximatif: 1687 kg/km
- Taille de mise à la terre nue (AWG): 3/0
- Épaisseur d'isolant nominale: 2,03 mm
1C750(58) ACWU ACM CT 600V
Réf. Nexans 12000996 - Réf. pays 651554
- Conditionnement: Couper à longueur (m)
- Calibre du conducteur: 750
- Diamètre du conducteur (mm): 23.10
- Diamètre du câble: 40,6 mm
- Diamètre sur armure (mm): 36,8 mm
- Nombre de torons: 58
- Poids net approximatif: 2015 kg/km
- Taille de mise à la terre nue (AWG): 3/0
- Épaisseur d'isolant nominale: 2,03 mm
3C 1 ACWU ACM CT 600V
Réf. Nexans 12000985 - Réf. pays 651307
- Conditionnement: Couper à longueur (m)
- Calibre du conducteur: AWG 1
- Diamètre du conducteur (mm): 7.59
- Diamètre du câble: 31,7 mm
- Diamètre sur armure (mm): 28,9 mm
- Nombre de torons: 8
- Poids net approximatif: 938 kg/km
- Taille de mise à la terre nue (AWG): 4
- Épaisseur d'isolant nominale: 1,4 mm
3C 1/0 ACWU ACM CT 600V
Réf. Nexans 12000986 - Réf. pays 651323
- Conditionnement: Couper à longueur (m)
- Calibre du conducteur: AWG 1/0
- Diamètre du conducteur (mm): 8.53
- Diamètre du câble: 33,5 mm
- Diamètre sur armure (mm): 31,0 mm
- Nombre de torons: 10
- Poids net approximatif: 1110 kg/km
- Taille de mise à la terre nue (AWG): 4
- Épaisseur d'isolant nominale: 1,4 mm
3C 2/0 ACWU ACM CT 600V
Réf. Nexans 12000987 - Réf. pays 651349
- Conditionnement: Couper à longueur (m)
- Calibre du conducteur: AWG 2/0
- Diamètre du conducteur (mm): 9.55
- Diamètre du câble: 35,8 mm
- Diamètre sur armure (mm): 33,0 mm
- Nombre de torons: 12
- Poids net approximatif: 1415 kg/km
- Taille de mise à la terre nue (AWG): 4
- Épaisseur d'isolant nominale: 1,4 mm
3C 3/0 ACWU ACM CT 600V
Réf. Nexans 12000988 - Réf. pays 651364
- Conditionnement: Couper à longueur (m)
- Calibre du conducteur: AWG 3/0
- Diamètre du conducteur (mm): 10.70
- Diamètre du câble: 38,3 mm
- Diamètre sur armure (mm): 35,8 mm
- Nombre de torons: 19
- Poids net approximatif: 1439 kg/km
- Taille de mise à la terre nue (AWG): 4
- Épaisseur d'isolant nominale: 1,4 mm
3C 4/0 ACWU ACM CT 600V
Réf. Nexans 12000989 - Réf. pays 651380
- Conditionnement: Couper à longueur (m)
- Calibre du conducteur: AWG 4/0
- Diamètre du conducteur (mm): 12.10
- Diamètre du câble: 41,9 mm
- Diamètre sur armure (mm): 38,6 mm
- Nombre de torons: 18
- Poids net approximatif: 1595 kg/km
- Taille de mise à la terre nue (AWG): 4
- Épaisseur d'isolant nominale: 1,4 mm
3C2(7) ACWU ACM CT 600V
Réf. Nexans 12000984 - Réf. pays 651281
- Conditionnement: Couper à longueur (m)
- Calibre du conducteur: AWG 2
- Diamètre du conducteur (mm): 6.81
- Diamètre du câble: 28,7 mm
- Diamètre sur armure (mm): 25,9 mm
- Nombre de torons: 6
- Poids net approximatif: 762 kg/km
- Taille de mise à la terre nue (AWG): 6
- Épaisseur d'isolant nominale: 1,14 mm
3C250(35) ACWU ACM CT 600V
Réf. Nexans 12000990 - Réf. pays 651406
- Conditionnement: Couper à longueur (m)
- Calibre du conducteur: 250
- Diamètre du conducteur (mm): 13.20
- Diamètre du câble: 45,5 mm
- Diamètre sur armure (mm): 42,2 mm
- Nombre de torons: 35
- Poids net approximatif: 2510 kg/km
- Taille de mise à la terre nue (AWG): 2
- Épaisseur d'isolant nominale: 1,65 mm
3C300(35) ACWU ACM CT 600V
Réf. Nexans 12001434 - Réf. pays 662135
- Conditionnement: Couper à longueur (m)
- Calibre du conducteur: 300
- Diamètre du conducteur (mm): 14.50
- Diamètre du câble: 48,8 mm
- Diamètre sur armure (mm): 45,7 mm
- Nombre de torons: 35
- Poids net approximatif: 2601 kg/km
- Taille de mise à la terre nue (AWG): 2
- Épaisseur d'isolant nominale: 1,65 mm
3C350(35) ACWU ACM CT 600V
Réf. Nexans 12001008 - Réf. pays 652206
- Conditionnement: Couper à longueur (m)
- Calibre du conducteur: 350
- Diamètre du conducteur (mm): 15.60
- Diamètre du câble: 51,6 mm
- Diamètre sur armure (mm): 48,3 mm
- Nombre de torons: 35
- Poids net approximatif: 3120 kg/km
- Taille de mise à la terre nue (AWG): 2
- Épaisseur d'isolant nominale: 1,65 mm
3C4(7) ACWU ACM CT 600V
Réf. Nexans 12000981 - Réf. pays 651265
- Conditionnement: Couper à longueur (m)
- Calibre du conducteur: AWG 4
- Diamètre du conducteur (mm): 5.41
- Diamètre du câble: 25,9 mm
- Diamètre sur armure (mm): 23,1 mm
- Nombre de torons: 7
- Poids net approximatif: 571 kg/km
- Taille de mise à la terre nue (AWG): 6
- Épaisseur d'isolant nominale: 1,14 mm
3C500(35) ACWU ACM CT 600V
Réf. Nexans 12000993 - Réf. pays 651463
- Conditionnement: Couper à longueur (m)
- Calibre du conducteur: 500
- Diamètre du conducteur (mm): 18.70
- Diamètre du câble: 58,2 mm
- Diamètre sur armure (mm): 54,9 mm
- Nombre de torons: 37
- Poids net approximatif: 4075 kg/km
- Taille de mise à la terre nue (AWG): 1
- Épaisseur d'isolant nominale: 1,65 mm
3C6(7) ACWU ACM CT 600V
Réf. Nexans 12000980 - Réf. pays 651240
- Conditionnement: Couper à longueur (m)
- Calibre du conducteur: AWG 6
- Diamètre du conducteur (mm): 4.29
- Diamètre du câble: 23,6 mm
- Diamètre sur armure (mm): 20,6 mm
- Nombre de torons: 7
- Poids net approximatif: 540 kg/km
- Taille de mise à la terre nue (AWG): 8
- Épaisseur d'isolant nominale: 1,14 mm
3C750(58) ACWU ACM CT 600V
Réf. Nexans 12001437 - Réf. pays 662196
- Conditionnement: Couper à longueur (m)
- Calibre du conducteur: 750
- Diamètre du conducteur (mm): 23.10
- Diamètre du câble: 72 mm
- Diamètre sur armure (mm): 68,3 mm
- Nombre de torons: 58
- Poids net approximatif: 5414 kg/km
- Taille de mise à la terre nue (AWG): 1/0
- Épaisseur d'isolant nominale: 2,03 mm
4C 1 ACWU ACM CT 600V
Réf. Nexans 12001821 - Réf. pays 670484
- Conditionnement: Couper à longueur (m)
- Calibre du conducteur: AWG 1
- Diamètre du conducteur (mm): 7.59
- Diamètre du câble: 34,8 mm
- Diamètre sur armure (mm): 32,0 mm
- Nombre de torons: 8
- Poids net approximatif: 1143 kg/km
- Taille de mise à la terre nue (AWG): 4
- Épaisseur d'isolant nominale: 1,4 mm
4C 3/0 ACWU ACM CT 600V
Réf. Nexans 12001822 - Réf. pays 670487
- Conditionnement: Couper à longueur (m)
- Calibre du conducteur: AWG 3/0
- Diamètre du conducteur (mm): 10.70
- Diamètre du câble: 42,4 mm
- Diamètre sur armure (mm): 39,4 mm
- Nombre de torons: 18
- Poids net approximatif: 1840 kg/km
- Taille de mise à la terre nue (AWG): 4
- Épaisseur d'isolant nominale: 1,4 mm
4C 4/0 ACWU ACM CT 600V
Réf. Nexans 12001851 - Réf. pays 670488
- Conditionnement: Couper à longueur (m)
- Calibre du conducteur: AWG 4/0
- Diamètre du conducteur (mm): 12.10
- Diamètre du câble: 45,7 mm
- Diamètre sur armure (mm): 42,4 mm
- Nombre de torons: 18
- Poids net approximatif: 2168 kg/km
- Taille de mise à la terre nue (AWG): 4
- Épaisseur d'isolant nominale: 1,4 mm
4C350(35) ACWU ACM CT 600V
Réf. Nexans 12001880 - Réf. pays 670490
- Conditionnement: Couper à longueur (m)
- Calibre du conducteur: 350
- Diamètre du conducteur (mm): 15.60
- Diamètre du câble: 56,3 mm
- Diamètre sur armure (mm): 53,0 mm
- Nombre de torons: 35
- Poids net approximatif: 3612 kg/km
- Taille de mise à la terre nue (AWG): 2
- Épaisseur d'isolant nominale: 1,65 mm
4C500(35) ACWU ACM CT 600V
Réf. Nexans 12001881 - Réf. pays 670491
- Conditionnement: Couper à longueur (m)
- Calibre du conducteur: 500
- Diamètre du conducteur (mm): 18.70
- Diamètre du câble: 64,5 mm
- Diamètre sur armure (mm): 60,4 mm
- Nombre de torons: 35
- Poids net approximatif: 4834 kg/km
- Taille de mise à la terre nue (AWG): 1
- Épaisseur d'isolant nominale: 1,65 mm
4C750(58) ACWU ACM CT 600V
Réf. Nexans 12001438 - Réf. pays 662259
- Conditionnement: Couper à longueur (m)
- Calibre du conducteur: 750
- Diamètre du conducteur (mm): 23.10
- Diamètre du câble: 79,1 mm
- Diamètre sur armure (mm): 75,4 mm
- Nombre de torons: 58
- Poids net approximatif: 6885 kg/km
- Taille de mise à la terre nue (AWG): 1/0
- Épaisseur d'isolant nominale: 2,03 mm
Description
Description
Normes
-
ProduitCSA C22.2 N° 51
Fichier ACNOR #LL23462 classe 5811 01 - Cable
Fichier ACNOR #LL19376 classe 5818 01 - Hazardous Location Cable

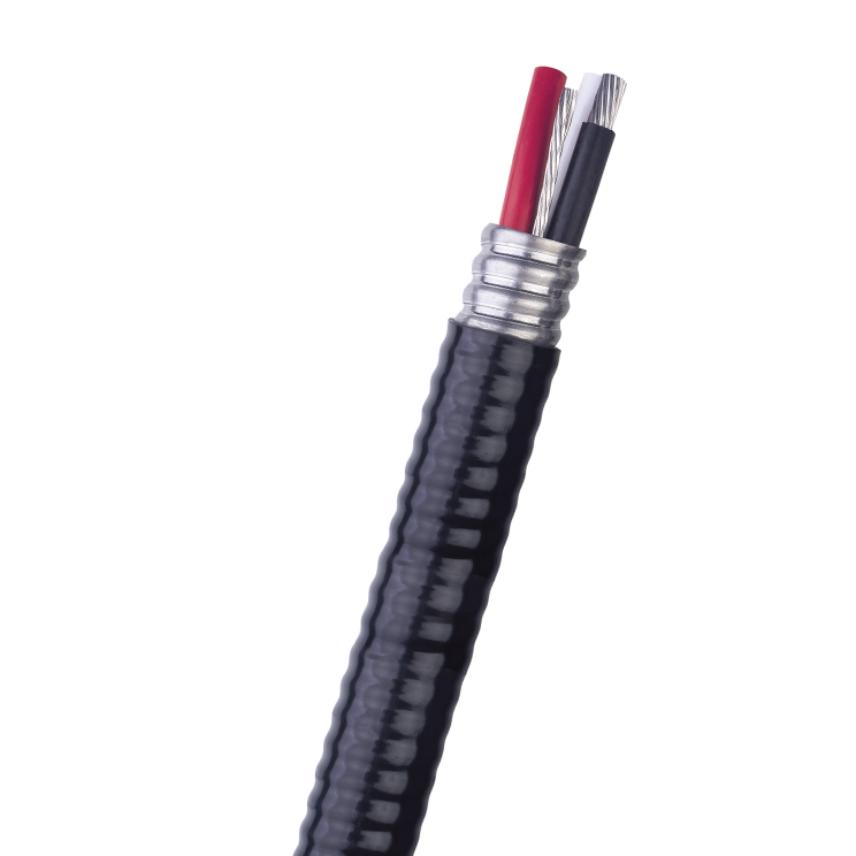

Un à quatre conducteurs compacts en aluminium ACM avec isolant Exelene® (RW90 XLPE) en polyéthylène réticulé, résistante à la lumière du soleil (noire et toutes les couleurs), à basse température et fil de mise à la masse nu en aluminium dans les multiconducteurs. Les monoconducteurs ont un conducteur de masse en cuivre et concentrique. L’ensemble des conducteurs est enveloppé et recouvert d’une armure articulée d’aluminium, et d’un revêtement en PVC résistant à la lumière solaire, à faible taux d’émission de gaz acides et de propagation de la flamme (LAG/LFS), à indice FT4 et AG14.
Les 8 et plus sont approuvés H.L. pour utilisation dans des emplacements dangereux de classe 1, division 1 et 2, Groupes A,B,C et D, classe II, division 1 et 2, Groupes E, F et G et de classe III.
SANS PLOMB et compliant à RoHS.
Tension nominale : 600 V.
Utilisations
- Pour câblage exposé et dissimulé, dans des endroits secs ou mouillés et dans des endroits soumis aux intempéries.
- Le câble Nexans sont résistant à la lumière solaire et marqué SUN RES.
- Pour utilisation dans les chemins de câbles ajourés, non ajourés et en échelle, dans des endroits secs ou mouillées.
- Pour enfouissement direct dans le sol (protection telle que requise par les inspecteurs).
- Pour les branchements au-dessus ou au-dessous du sol.
- Pour utilisation dans les endroits dangereux avec raccords approuvés.
- Température de pose minimale recommandée : 40oC (suivant les méthodes de manutention appropriées).
- Température maximale du conducteur : 90oC.
- Fumée limitée zéro halogène – Classé ST1 par CSA selon CSA 22.2 No. 2556 sur demande. Répond au critère de propagation des flammes FT4.
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Caractéristiques électriques
Caractéristiques électriques
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Nos sites web
Sélectionnez votre pays pour trouver nos produits et solutions
-
Afrique
- Afrique
- Côte d'Ivoire
- Ghana
- Maroc
- Zone Afrique du Nord
- Amériques
- Asie
- Europe
- Océanie
