NS75 & NS90

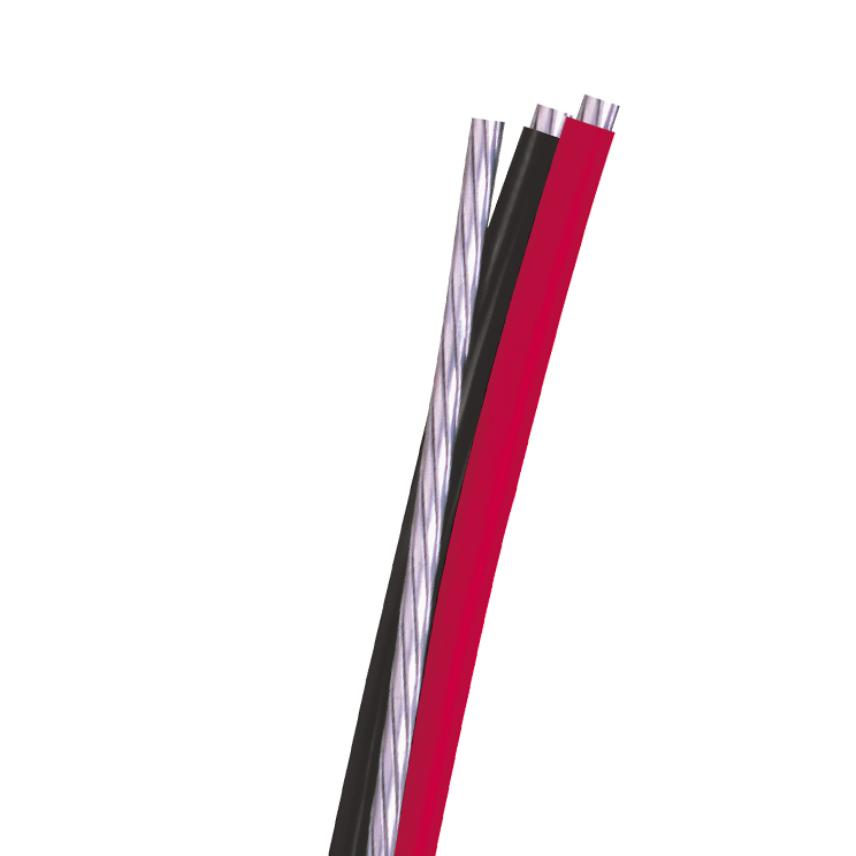

Construction de conducteur phase
Les conducteurs de phase sont en alliage d'aluminium 1350-H19 à toronnage concentrique dur compact dans les calibres du no. 6 à 500 kcmil.

Construction de conducteur neutre
Le conducteur neutre de soutien selon la norme est un conducteur d'aluminium renforcé d'acier (ACSR) utilisé avec les conducteurs de phase en aluminium.

Isolant
Les anciens types NS-1 et NSF-2 ne sont plus applicables.  Les nouvelles désignations types NS75 et NS90 reflètent maintenant la température d'utilisation nominale.

Pour les câbles NS75 les conducteurs de phase sont isolés au polyéthylène linéaire de basse densité (LLDPE) noir avec température d'utilisation nominale de 75°C.

Pour les câbles NS90 les conducteurs de phase sont isolés au polyéthylène réticulé de basse densité (XLPE) noir avec température d'utilisation nominale de 90°C.

Assemblage
Le conducteurs de phase de câble type NS75 ou NS90 isolés et un conducteur de commande d'alimentation facultatif sont câblés autour du conducteur de neutre, sans matières de remplissage avec pas d'assemblage de 25 à 60 fois plus que le diamètre d'un des conducteurs de phase.

Identification de phase
Pour les câbles triplex sans gaine, un conducteur seulement est emprimé.
Les câbles triplex et quadruplex avec gaine sont identifiés avec couleur solide.
Les conducteurs de câble quadruplex sans gaine sont identifiés avec les raies en couleur.

Le code couleur standard est noir, rouge, bleu pour les conducteurs de phases avec un conducteur de soutien neutre nu.
Pour tous les construction, un conducteur de soutien neutre facultatif isolé aura un raie blanc sur l'isolant, ou une gaine blanche solide.

L'enveloppe portera le marquage suivant de surface:

● Nexans
● L'année et usine de fabrication
● Désignation de type: “NS75” or “NS90”
● Grosseur de conducteur AWG ou kcmil
● Type d'isolant: “LDPE”, “MDPE”, ou “XLPE” (si applicable, composé de gaine aussi e.g., “XLPE/PVC”)
● Classifications par essais à la flamme “FT1”, si applicable
● Composé de conducteur: “ALUMINIUM” (ou “AL”) ou “CUIVRE” (ou “CU”)
● Inhibiteur de corrosion de conducteur  “INH”, si applicable
● Tension nominale: “600V”
● Température de basse  “– 40 °C” ou “MINUS 40 °C”

● Le conducteur isolé de taille réduit pour l'utilisation comme un conducteur contrôle pour les chauffes-eau.

● Conducteur traitement d'inhibiteur résistant à la corrosion

● Gaine PVC ignifuge extrudée sur la couche d'isolation.  La conformité d'essai de flamme est indiquée par un marquage de "FT1", pas par la désignation de type de câble

● Conducteurs de phase cuivres recuits non couchés, 8 à 4/0 AWG dans taille avec cuivre neutre

● Alliage d'aluminium, ayant la désignation 6101 d'association d'aluminium, désignée A2 dans CAN/CSA-C60104 (AA6101-T81) conducteur neutre pour utilisation avec conducteurs de phase d'aluminium

● L'alliage d'aluminium, l'acier a renforcé A2/S3A (AACSR) le conducteur neutre pour l'utilisation avec des conducteurs de phase d'aluminium

Les conducteurs d'aluminium et ACSR nus décrits sont ici appropriés pour l'installation dans tous les intervalles de mesure pratiques sur des tours de transmission, des poteaux en bois et d'autres structures, aux limites de la longue distance EHV des lignes de transmission pour sous-entretenir des intervalles de mesure à la distribution ou des tensions d'utilisation dans des locaux privés.

Le choix de taille de conducteur, le type et la force devrait prendre en compte de facteurs comme le chargement électrique, le règlement de tension, des pertes de couronne, la glace et le chargement de vent, des températures extrêmes et la vibration. Nexans est préparé pour aider dans l'évaluation de ces facteurs comme ils s'appliquent aux installations spécifiques.

DESCRIPTION

ASC

Les conducteurs nus toutes en aluminium (AAC) sont le mettre concentrique câblées consistant d'une ou plusieurs couches d'alliage d'aluminium 1350 fils rubanés hélicoïdalement autour d'un fil central. Chaque couche successive a six fils plus que le sous-jacent. L'augmentation du nombre de fils pour n'importe quelle section transversale donnée fournit la flexibilité plus grande. Les câblages le plus généralement utilisés consistent en 7, 19, 37, 61 et 91 fils.

La classe AA des câblages est utilisée pour des lignes aériennes nues. Le sens de câblage pour la couche extérieure est droit et est d'habitude changé complètement dans des couches successives. Le caractère des fils est plein durement dessiné (H19).

Les caractéristiques et des Avantages :

Les conducteurs AAC sont les plus économiques depuis leurs moyens de poids plus légers des coûts de longueur d'unité inférieurs, la manutention plus facile pendant l'installation et l'utilisation d'ajustement plus simple. Ils sont en soi résistants à la corrosion en raison de leur construction homogène.

ACSR

L'âme ACSR est un mettre concentrique composite le conducteur câblé consistant d'une âme centrale d'acier autour laquelle sont toronné une ou plusieurs couches d'alliage d'aluminium des fils 1350-H19. L'âme d'acier peut consister en brin, 7, 19, 37 ou plus concentriquement des fils toronnés. Ils des fils d'acier sont normalement protégés contre la corrosion par un zingage. La Classe standard une couche est d'habitude adéquate pour des environnements ordinaires. La classe Plus lourde B ou la Classe C des couches peut être spécifiée pour la protection plus grande. Une âme à haute résistance spéciale d'acier avec une Classe une couche est aussi disponible.

Caractéristiques et Avantages :

Des conducteurs ACSR ont de longs états de service en raison de leur économie, fiabilité et la force favorable au rapport massique. De tels conducteurs combinent le poids léger et la haute conductivité des fils d'aluminium avec la résistance à la rupture et l'irrégularité de l'âme d'acier. Pour la conception de ligne aérienne, cela permet aux rapports tendus plus hauts d'être utilisé avec moins de fléchissement de conducteur et des intervalles de mesure plus longs que seraient possibles avec la plupart des autres types de conducteurs.

UTILISATIONS

ASC

Les conducteurs nus toronné AAC peut être utilisé dans des installations de ligne aérienne où les paramètres de conception n'exigent pas la résistance à la rupture plus haute ou les évaluations de température fournies par l'âme ACSR, ACCR ou d'autres types de conducteurs.

ACSR

Des âmes en aluminium, l'acier a renforcé (l'âme ACSR) sont largement utilisé pour la transmission aérienne et des lignes de distribution.
